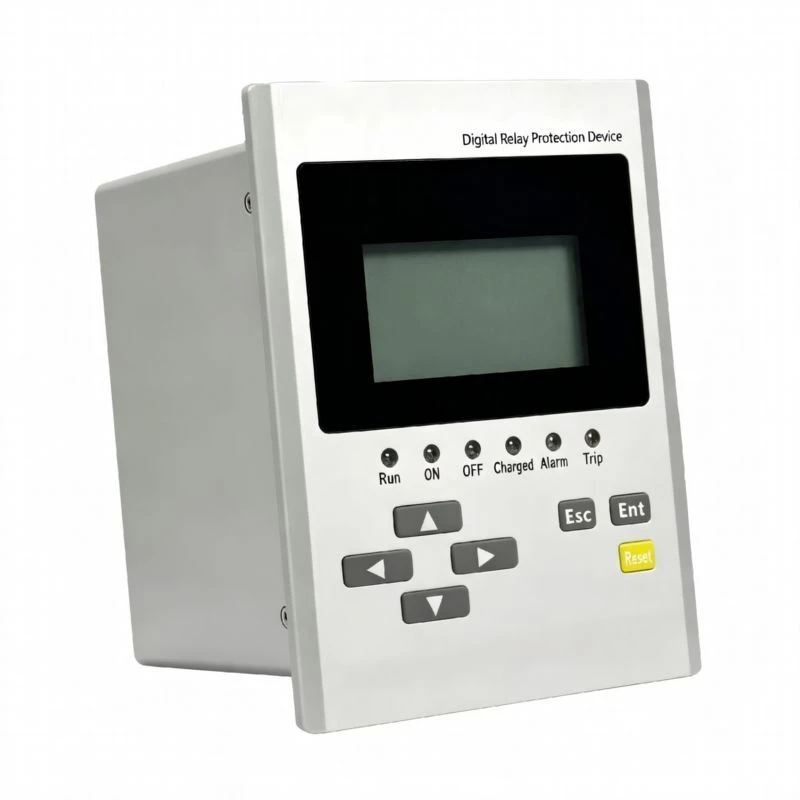

جهاز مراقبة جودة الطاقة ذو الدائرة المزدوجة

وظيفة

وصف

القياسات الأساسية

التردد، الجهد، التيار، القدرة النشطة، القدرة التفاعلية، عامل القدرة، وزاوية الطور

مؤشرات الحالة الثابتة لجودة الطاقة-.

انحراف الجهد، انحراف التردد، عدم توازن الجهد، عدم توازن التيار، الجهد/التيار التسلسلي السلبي، ومكون التيار المستمر

المراقبة التوافقية

الجهد من الدرجة الثانية إلى الخامسة والستين وتوافقيات التيار، THD، نسبة المحتوى الفردي، السعة، والطور

المؤشرات المتقدمة

التوافقيات البينية، وتقلب الجهد، والوميض، وتبلد الجهد، وتضخم الجهد، والانقطاع القصير، والجهد الزائد المؤقت

عرض

شاشة LCD ملونة كبيرة لعرض-بيانات الوقت الفعلي ومعلومات جودة الطاقة الرسومية

التسجيل والتخزين

تخزين في الوقت الفعلي-لمؤشرات المراقبة الأساسية والمتقدمة مع الاحتفاظ بسجل طويل الأمد-.

إحصائيات

إحصائيات عبر الإنترنت للمؤشرات الرئيسية، بما في ذلك ثلاث قيم متوسطة -ثانية خلال سجلات مستوى-الدقائق

تواصل

إيثرنت صناعي، RS485، USB، وأوضاع الاتصال عن بعد الاختيارية

مزامنة الوقت

مزامنة وقت الشبكة ودعم إدخال وقت IRIG-B

غرض

مواصفة

الحد الأقصى للخطأ المسموح به للجهد

+/-0.1%

الحد الأقصى الحالي للخطأ المسموح به

+/-0.1%

تردد الحد الأقصى للخطأ المسموح به

+/-0.01 هرتز

نطاق قياس التردد

42.5 هرتز إلى 57.5 هرتز

خطأ في اتزان تسلسل سالب لجهد الطور -ثلاثة أطوار

+/-0.15%

الحد الأقصى لخطأ عدم الاتزان الحالي في ثلاث مراحل-

+/-1%

وميض الحد الأقصى للخطأ المسموح به

+/-5%

تقلب الجهد الحد الأقصى للخطأ المسموح به

+/-5%

الدقة التوافقية

الفئة أ

دقة متداخلة

الفئة أ

معدل أخذ العينات

25.6 كيلو هرتز، 512 نقطة لكل دورة

تحويل أ/د

أخذ العينات المتزامنة 16 بت

غرض

مواصفة

إمدادات الطاقة العاملة

تيار متردد 110 فولت - 220 فولت +/-20%، 50 هرتز +/-2.5 هرتز، تشويه توافقي<=15%; or DC 110V-220V +/-20%, ripple coefficient <=5%

طريقة الإدخال الحالية

مدخلات المحولات الحالية

التصنيف الحالي

1 أ أو 5 أ

نطاق القياس الحالي

5mA-1.2A أو 10mA-6A

عبء المدخلات الحالي

<=0.5VA per channel

القدرة الزائدة الحالية

4في المستمر؛ 10 في لمدة 1 ثانية

طريقة إدخال الجهد

إدخال محول الجهد أو الإدخال المباشر

الجهد المقنن

57.7 فولت/100 فولت أو 220 فولت/380 فولت

نطاق قياس الجهد

5 فولت-120 فولت أو 10 فولت-420 فولت

عبء إدخال الجهد

<=0.5VA per channel

قدرة الجهد الزائد

1.2 غير مستمر؛ 4Un لمدة 1S

مقاومة مدخلات الجهد

>100 كيلو أوم

غرض

مواصفة

تبديل الإدخال

تيار مستمر 12 فولت الإثارة الداخلية

تبديل الإخراج

إخراج التتابع الكهرومغناطيسي

تتابع قدرة الاتصال

8 أمبير مستمر، 250 فولت تيار متردد / 24 فولت تيار مستمر

ملاحظة الاتصال التنبيه

إنذار الحد هو عادة اتصال جاف مفتوح؛ عادةً ما يكون إنذار فقدان الطاقة- مغلقًا عند الاتصال الجاف

العرض والتشغيل

شاشة LCD ملونة مقاس 5.6 بوصة، ودقة 640 × 480، ومؤشرات LED، ومفاتيح اللوحة الأمامية-

منافذ الاتصالات

إيثرنت صناعي 100 ميجابت في الثانية، RS485، USB، RS232C/RS485 اختياري واتصالات GPRS مخصصة

مزامنة الوقت

مزامنة وقت الشبكة وواجهة IRIG-B

الأبعاد الشاملة

تقريبًا. 298 × 179.2 × 216 ملم

مرجع انقطاع اللوحة

مساحة القطع تقريبًا. 252 × 178 مم مع مرجع لعرض التركيب يبلغ 282 مم

غرض

مواصفة

قوة العزل

2500 فولت تيار متردد، 50 هرتز، 1 دقيقة بدون عطل أو فلاش

مقاومة العزل

>=20م أوم في ظل أجواء الاختبار العادية

الجهد الدافع

نبضة البرق القياسية 1.2/50us، جهد اختبار الدائرة المفتوحة - 6 كيلو فولت

مقاومة الحرارة الرطبة

GB/T 2423.9-2001 اختبار الحرارة الرطبة الثابتة، +40 درجة +/-2 درجة، 93% +/-3% رطوبة نسبية، 48 ساعة

مناعة التفريغ الكهروستاتيكي

GB/T 17626.2-1998 مستوى الخطورة الرابع

مناعة الترددات اللاسلكية المشعة

GB/T 17626.3-1998 مستوى الخطورة III

مناعة انفجارية سريعة وعابرة

GB/T 17626.4-1998 مستوى الخطورة الرابع

زيادة المناعة

GB/T 17626.5-1998 مستوى الخطورة III

درجة حرارة التشغيل العادية

-10 درجة إلى +55 درجة

الحد من درجة حرارة التشغيل

-25 درجة إلى +65 درجة

الرطوبة النسبية

5% إلى 95%

الضغط الجوي

86كيلو باسكال إلى 106 كيلو باسكال

ارتفاع

<=3000m

درجة الحماية

IP50
