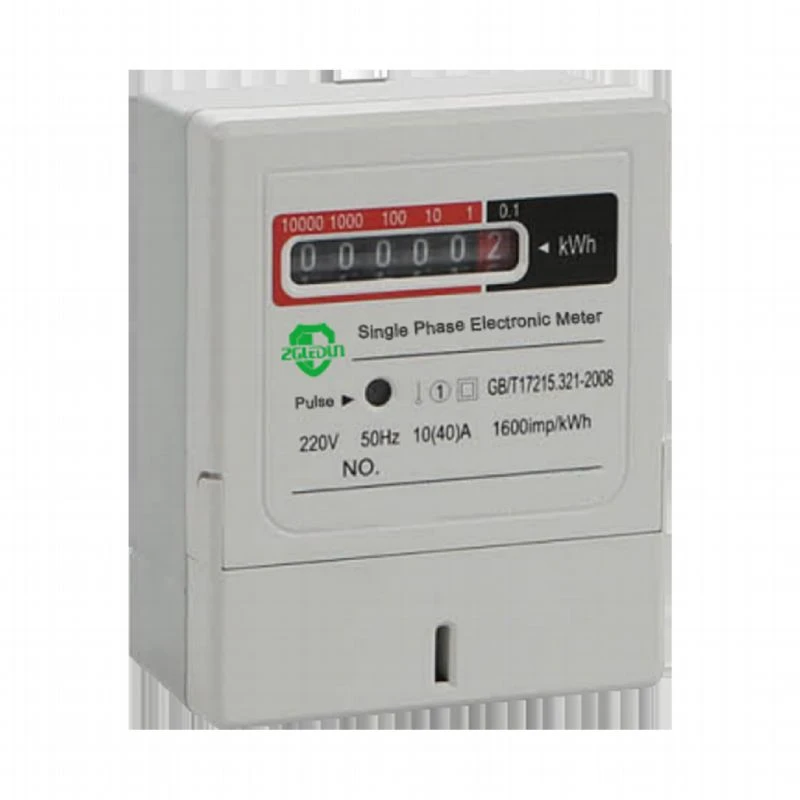

عداد الطاقة الالكتروني

تم تصميم هذا المقياس الإلكتروني-أحادي الطور لإجراء قياس دقيق للطاقة النشطة في المنازل السكنية والمكاتب والمحلات التجارية وغيرها من تطبيقات الكهرباء ذات الجهد المنخفض-. فهو يستخدم تكنولوجيا الدوائر المتكاملة المتقدمة-منخفضة الطاقة-وتصنيع SMT لتوفير أداء يمكن الاعتماد عليه على المدى الطويل-في ظل ظروف المرافق العادية.

وفقًا للدليل المرفق، تم تصميم المنتج لأنظمة الطور الفردي -بجهد 220 فولت و50 هرتز ويتوافق مع الهدف الفني لـ GB/T17215.321-2008 وIEC62053-21:2003 لأجهزة قياس الطاقة النشطة الثابتة من الفئتين 1 و2. فهو يجمع بين القياس المستقر، والهيكل المدمج، وقدرة التحميل الزائد القوية، والتركيب المريح، مما يجعله مناسبًا لكل من المشاريع الجديدة وطلب الاستبدال.

• قياس الطاقة النشطة-أحادي الطور للأحمال السكنية والمكاتب والتجزئة والأحمال التجارية العامة.
• يمكن لوظيفة القياس ثنائية الاتجاه قياس الطاقة النشطة للأمام والخلف أثناء تجميع الطاقة في اتجاه واحد.
• يدعم خرج النبض المعزول بصريًا اختبار الأخطاء وجمع النبض وتكامل المراقبة الخارجية.
• يعمل تصميم دائرة تيار تحويلة مانجانين على تحسين قدرة التحميل الزائد، مع وصول مقاومة الحمل الزائد إلى أكثر من ستة أضعاف وفقًا لمفهوم التصميم المذكور.
• موثوقية عالية وحساسية عالية واستهلاك منخفض للطاقة وبنية مدمجة خفيفة.
• يومض مؤشر النبض أثناء القياس وقد يظل قيد التشغيل أو الإيقاف في ظل حالات التشغيل العادية كما هو موضح في الدليل.
• تتوفر أنماط وأبعاد تركيب متعددة وفقًا للرسومات التفصيلية المرفقة.
• يمكن تخصيص المواصفات الخاصة وفقًا لمتطلبات المستخدم.

• يقوم المقياس بمعالجة عينات التيار والجهد من خلال تحويل A/D، وتشغيل DSP، وتحويل D/F، وتقسيم التردد، ودوائر محرك العد.
• يتم توفير إخراج النبض من خلال محطات المعايرة الإيجابية والسلبية.
• يُظهر مخطط أسلاك التوصيل المباشر الموجود في الدليل إدخال الطور، وإخراج حمل الطور، والمدخل المحايد، وتخطيط الإخراج المحايد.
• يجب استخدام الأسلاك النحاسية الصحيحة أو الأطراف النحاسية، ولا ينبغي خلط قطبية أطراف إخراج المعايرة أثناء الاستخدام.

يُعد مقياس الطاقة النشط هذا مناسبًا للمشروعات التي تحتاج إلى قياس مستقر-لطور واحد، وتركيب مدمج، وقدرة إخراج نبضية عملية-.

• قياس الكهرباء السكنية
• مراقبة السلطة المكتبية والمؤسساتية
• متجر البيع بالتجزئة والفواتير التجارية الصغيرة
• عدادات فرعية-للشقق والمساحات المؤجرة
• نقاط قياس توزيع الجهد المنخفض-
• المشاريع التي تتطلب إخراج إشارة نبضية للاختبار أو التجميع
• استبدال العدادات الكهروميكانيكية التقليدية-أحادية الطور

• التحقق من الختم قبل التثبيت؛ إذا كان الختم مفقودًا أو تجاوزت مدة التخزين عامًا واحدًا،-ففيوصى بإعادة التحقق قبل الاستخدام.
• في حالة ظهور أي حالة غير طبيعية أثناء التشغيل، يجب على المستخدمين عدم تفكيك المنتج المغلق ويجب عليهم بدلاً من ذلك الاتصال بالموظفين المؤهلين.
• يجب أن يتبع النقل والتخزين مرجع الحالة البيئية الأساسية المذكور في الدليل.
• ينص التزام خدمة الشركة المصنعة في الدليل على فترة 18 شهرًا من تاريخ المصنع في ظل ظروف التخزين والنقل والاستخدام المناسبة وظروف الختم السليمة.

أرسل إلينا التقييم الحالي المطلوب، وفئة الدقة، ونمط العلبة، والكمية، وتطبيق المشروع، وسنوصي بتكوين القياس المناسب-لتركيبك.
