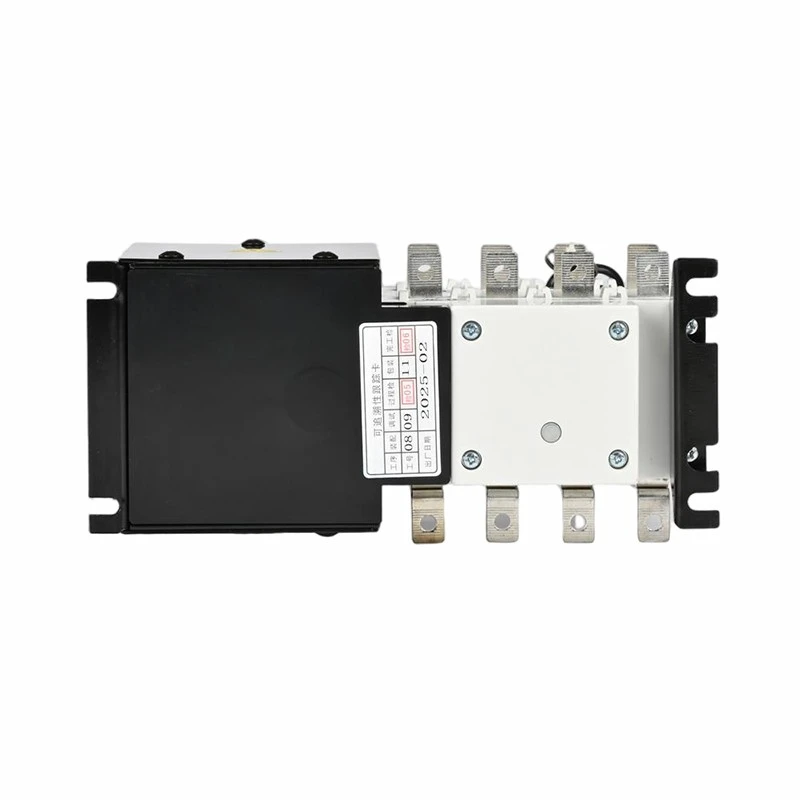

مفتاح نقل تلقائي معزول

يدمج مفتاح النقل التلقائي مزدوج الطاقة من النوع المعزول منطق التبديل والتحكم لنقل الأحمال بين الطاقة المشتركة والطاقة الاحتياطية. فهو يجمع بين كشف الجهد، وكشف التردد، والتشابك الكهربائي والميكانيكي، والتشغيل التلقائي، والتحكم الكهربائي عن بعد، والتحكم اليدوي في حالات الطوارئ في جهاز واحد.

باعتباره مفتاح نقل تلقائي معزول، فهو مناسب لأنظمة التيار المتردد 50 هرتز ذات الجهد المقنن AC400V وجهد التشغيل 220 فولت في شبكات التوزيع أو المولدات. ويمكن استخدامه للمنفعة-إلى-نقل المرافق، والفائدة-إلى-نقل المولدات، وعزل الدوائر أو الخطوط المتصلة والمفصولة بشكل غير متكرر.

• تصميم ATS متكامل: يجمع بين تبديل الحمل ومنطق التحكم وكشف الجهد والتشابك الميكانيكي بدون وحدة تحكم إضافية.
• هيكل مفتاح العزل: يوفر نقلًا آمنًا وموثوقًا مع مكونات تبديل مستقلة ودعم التعشيق الميكانيكي.
• أداء فئة الكمبيوتر الشخصي: تم تصميمه كحل نقل تلقائي من نوع مفتاح التحميل لأنظمة إمداد الطاقة العادية والاستعدادية.
• أوضاع تشغيل متعددة: يدعم التحكم الآلي، وجهاز التحكم عن بعد الكهربائي، والتشغيل اليدوي في حالات الطوارئ، وتشغيل الوضع غير المتصل.
• تغطية تيار واسعة: تغطي خيارات المنتج الحالية 20 أمبير إلى 3200 أمبير، مع أحجام إطارات تتراوح من 100 أمبير إلى 3200 أمبير.
• اختيار عمود مرن: متوفر في تكوينات 3P و4P لمتطلبات التوزيع المختلفة.
• سلوك نقل موثوق: هيكل مفتاح عزل الحمل -المُدار بمحرك يدعم النقل السلس والمستقر ومنخفض التأثير-.

تم تصميم مفتاح النقل التلقائي هذا لأنظمة التوزيع الهامة حيث يجب تجنب فقدان مصدر الطاقة أو تقليله.

• المستشفيات والبنوك والمباني-المرتفعة
• أنظمة التوزيع الصناعية والتجارية
• أداة مساعدة-إلى-أنظمة الطاقة الاحتياطية للمولدات
• خزانات توزيع الطاقة الرئيسية والإحتياطية
• تتطلب أنظمة الأتمتة نقلًا موثوقًا للطاقة
• الدوائر التي تتطلب العزل أثناء التبديل أو الصيانة غير المتكررة

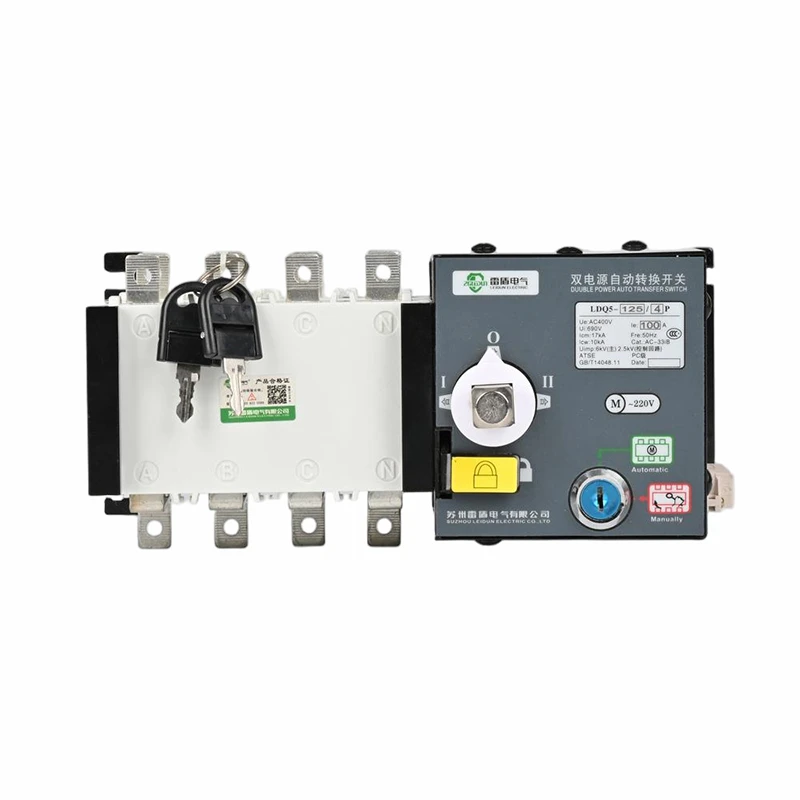

• يُستخدم مقبض التشغيل للتشغيل اليدوي ويجب استخدامه فقط بعد إغلاق القفل الكهربائي.
• يتحكم قفل المفتاح الكهربائي في طاقة الدائرة الداخلية ويحدد ما إذا كان التشغيل التلقائي أو عن بعد أو اليدوي متاحًا.
• يتم استخدام آلية القفل الميكانيكي للصيانة؛ عندما يكون المفتاح في الوضع 0، فإن ذلك يساعد على منع التشغيل العرضي.
• يُظهر المؤشر ثلاثة أوضاع للتبديل: I، 0، وII.
• تتضمن أوضاع الأسلاك الأسلاك الاقتصادية أقل من 100 أمبير، والإشارة السلبية بالإضافة إلى اتصال طرفي نشط، والأوضاع التلقائية بالكامل، وإخراج إشارة المولد، والتحكم اليدوي عن بعد، وأسلاك وحدة التحكم.

عند اختيار نموذج، تأكد من التيار المقنن وحجم الإطار ورقم القطب وجهد التحكم ونوع المصدر ووضع الأسلاك ومتطلبات إشارة المولد وأبعاد التثبيت وما إذا كان التحكم عن بعد أو التشغيل التلقائي بالكامل مطلوبًا. بالنسبة لأنظمة التوزيع ذات التيار العالي-، تحقق من تصريح التثبيت ومتطلبات الاتصال الطرفي قبل الطلب.

هل تحتاج إلى مساعدة في اختيار نوع العزل ATS لمشروعك؟ أرسل التيار المقنن، وتكوين القطب، وجهد التحكم، ومصدر الطاقة العادي والاستعداد، ووضع الأسلاك، وكمية الطلب. يمكن لفريقنا تقديم إرشادات النموذج والبيانات الفنية ودعم الأسلاك وخيارات الأسعار.
