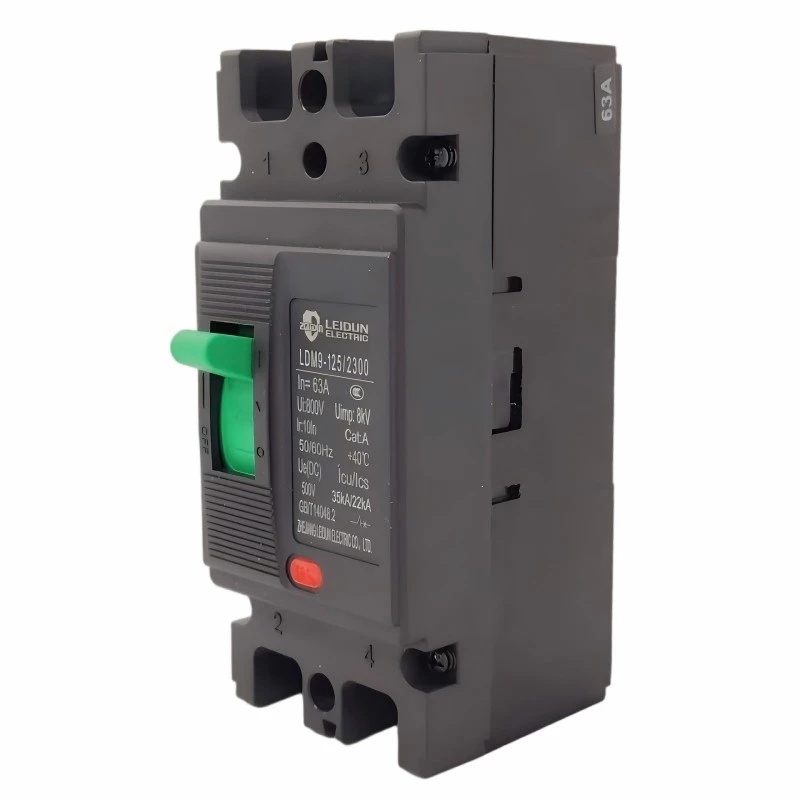

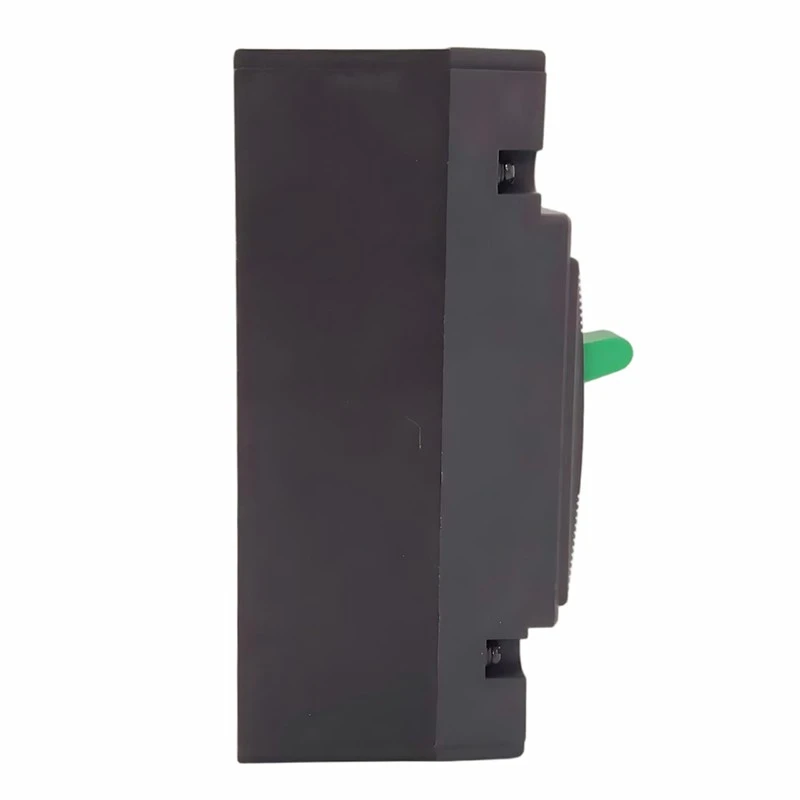

الطاقة الشمسية DC MCCB

تم تصميم هذا النظام الشمسي DC MCCB خصيصًا لجانب النظام الكهروضوئي DC250V إلى DC1500V. إنه بمثابة مكون وقائي أساسي يتم تطبيقه على نطاق واسع في محطات الطاقة الشمسية الأرضية، ومشاريع الطاقة الكهروضوئية الموزعة على الأسطح، وأنظمة الطاقة الشمسية التكميلية -الشمسية والزراعية- السمكية، بالإضافة إلى أجهزة تخزين الطاقة وخزائن تخزين طاقة بطاريات الليثيوم.

مزودًا بهيكل إطفاء قوسي احترافي من نوع PV DC ونظام رحلة مغناطيسي حراري محسّن، يوفر MCCB هذا حماية مزدوجة لحظية للحمل الزائد -والتأخير الطويل- والدائرة القصيرة. إنه يقيد قوس التيار المستمر بكفاءة، مما يمنع تلف المعدات ومخاطر الحرائق الناتجة عن الحمل الزائد وأعطال الدائرة القصيرة- في دوائر التيار المستمر بالطاقة الشمسية.

وهو يدعم الأسلاك المرنة مع خيارات من أعلى-من الأسفل-من الأسفل ومن الأسفل-من الأعلى-من الخارج، ويسمح بتبادل الأقطاب الإيجابية والسلبية. تتميز بأداء العزل الموثوق به، وعمر الخدمة الطويل، ومقاومة الغبار والقدرة على التكيف مع درجات الحرارة الواسعة، وتعمل بثبات في الخزانات الكهروضوئية الخارجية. يضمن بُعد التركيب القياسي والتصميم الممتاز لتبديد الحرارة سهولة التركيب والصيانة والمطابقة السلسة مع خزانات توزيع PV DC المختلفة.

نقطة قوية

• التكيف الجهد واسعة
• حماية احترافية للتيار المستمر
• تصميم الأسلاك المرنة
• تركيب متين وسهل

بيئة الاستخدام:

مناسب لمحطات الطاقة الشمسية، وأنظمة الطاقة الشمسية الكهروضوئية على الأسطح، ومشاريع الطاقة الشمسية-الزراعية ومشاريع صيد الأسماك-، بالإضافة إلى أنظمة توزيع التيار المستمر لتخزين طاقة بطاريات الليثيوم وأجهزة الكمبيوتر.

إنه يعمل بثبات على الارتفاع الطبيعي ودرجة الحرارة المحيطة من -5 درجة إلى +40 درجة، وهو ينطبق على كل من غرف التوزيع الداخلية والخزائن الكهروضوئية الخارجية.

فهو يتطلب بيئة جيدة التهوية-بدون غازات أكالة وغبار قابل للاشتعال واهتزازات شديدة. بفضل المقاومة الجيدة للغبار ودرجة الحرارة، فإنه يتكيف مع ظروف العمل الكهروضوئية الخارجية طويلة المدى- مع اختلاف درجات الحرارة والرطوبة الطفيفة.

ويتميز بتوافق واسع النطاق ليناسب جميع سيناريوهات الطاقة الكهروضوئية السائدة، بما في ذلك محطات الطاقة الشمسية الأرضية، والطاقة الكهروضوئية الموزعة على الأسطح، ومشاريع -الطاقة الشمسية الزراعية ومشاريع صيد الأسماك-، بالإضافة إلى الصناديق المجمعة، والمحولات، وأجهزة الكمبيوتر وأنظمة تخزين طاقة بطاريات الليثيوم. وحدة واحدة تلبي معظم احتياجات المشروع وتبسط اختيار النموذج وإدارة المخزون. وهي مصممة بشكل احترافي للدوائر الشمسية مع أداء مخصص لإطفاء قوس التيار المستمر، مما يؤدي بشكل فعال إلى قمع قوس التيار المستمر وتقليل مخاطر الدائرة القصيرة والحمل الزائد والحرائق، وأكثر أمانًا بكثير من قواطع الدائرة العادية.

مع تصميم الأسلاك المرنة وحجم التركيب القياسي، فهو يدعم الاتصال القابل للعكس والأعمدة الإيجابية والسلبية القابلة للتبديل لسهولة التركيب وتوفير تكاليف البناء. إنه مقاوم للغبار ومقاوم لدرجة الحرارة ومضاد للاهتزاز-، ومستقر للتشغيل الخارجي طويل الأمد- لتقليل تكاليف الصيانة. وفي الوقت نفسه، فهو يتوافق مع المعايير الدولية ويوفر وظيفة عزل موثوقة، ويلبي بشكل كامل فحص اتصال الشبكة ومتطلبات السلامة للصيانة اليومية.

1. إشعار التثبيت

قم بقطع كل الطاقة عن المصفوفات الكهروضوئية والعاكسات وأنظمة تخزين الطاقة قبل التثبيت، وتأكد من عدم وجود جهد متبقي في الدائرة. إن DC MCCB هذا مناسب لخزائن التوزيع الكهروضوئية الداخلية والخارجية. قم بتركيبه في مكان جاف وجيد التهوية-بدون غازات أكالة وغبار قابل للاشتعال واهتزازات قوية. احتفظ بمساحة كافية لتبديد الحرارة، ويمكن تثبيتها عموديًا أو أفقيًا.

2. الأسلاك والتركيب

سلك وفقًا لجانب الطاقة المحدد وجانب التحميل. وهو يدعم الأسلاك العلوية-في الأسفل-للخارج والأسفل-في الأعلى-للخارج، كما أن الأقطاب الموجبة والسالبة قابلة للتبديل. حدد الكابلات النحاسية المطابقة للتصنيف الحالي، وقم بربط أطراف التوصيل بعزم الدوران القياسي لتجنب التسخين الناتج عن التوصيل غير المحكم. حافظ على تأريض الغلاف المعدني بشكل موثوق لحماية السلامة.

3. دليل التشغيل

تأكد من عدم وجود ماس كهربائي أو خطأ في التحميل الزائد قبل الإغلاق. ادفع المقبض إلى وضع التشغيل لتشغيله بشكل طبيعي. لصيانة المعدات، أدر المقبض إلى وضع إيقاف التشغيل لتكوين فاصل عزل واضح. إذا تعطل القاطع تلقائيًا، قم بفحص أخطاء الدائرة وإزالتها أولاً، ثم قم بإعادة ضبطها وإغلاقها مرة أخرى بعد التبريد المناسب.

4. الصيانة اليومية

تحقق بانتظام من عدم وجود تلف في الغلاف وأطراف التوصيل السائبة أو المحمومة، وقم بتنظيف الغبار والأوساخ بشكل دوري. لا تعمل تحت ضغط زائد طويل الأمد-، ولا تقم بتفكيك المنتج أو تعديله بشكل خاص. في حالة حدوث ظروف غير طبيعية مثل التعثر المتكرر أو تشويش الآلية أو ارتفاع درجة حرارة الطرف، أوقف التشغيل للصيانة أو استبدل المنتج بنفس المواصفات في الوقت المناسب.
