قواطع التحول

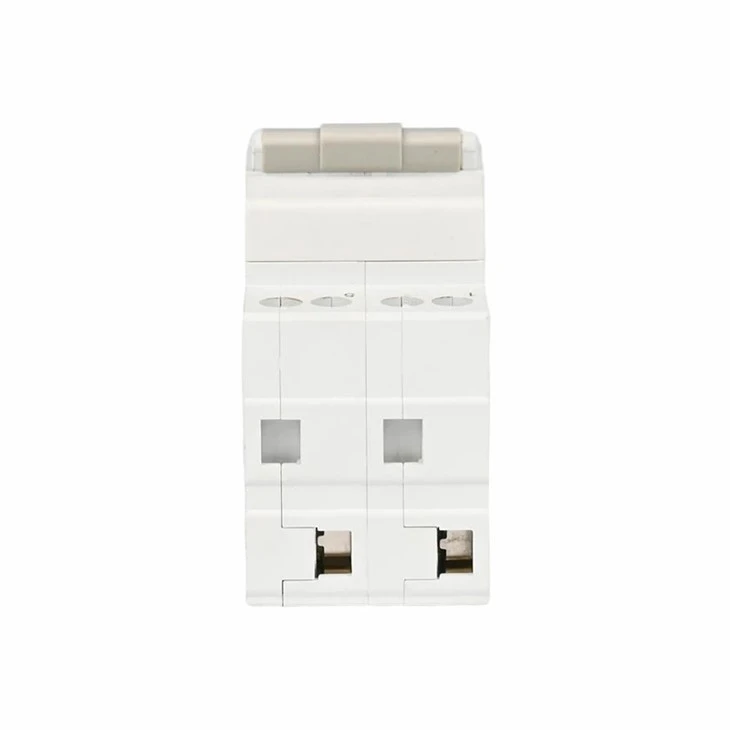

تم تصميم Changeover Breaker للتبديل الآمن والموثوق بين مصدرين للطاقة في أنظمة توزيع الجهد المنخفض-. يتم استخدامه بشكل شائع لنقل طاقة الحمل بين مصدر الإمداد الرئيسي ومصدر الإمداد الاحتياطي، مما يساعد في الحفاظ على استمرارية الطاقة لدوائر الإضاءة، والمعدات الصغيرة، وأنظمة الطاقة الاحتياطية، وصناديق التوزيع التجارية، واللوحات الكهربائية السكنية. بفضل هيكل السكك الحديدية DIN، والجسم المدمج، والعلامات الطرفية الواضحة، والحماية المتشابكة الميكانيكية -المدمجة، يوفر هذا المنتج حلاً عمليًا للمشروعات التي تتطلب اختيارًا متحكمًا للطاقة دون السماح بإغلاق مصدرين في نفس الوقت.

المنتج مناسب لأنظمة التيار المتردد 50 هرتز/60 هرتز مع خيارات الجهد المقنن 230 فولت تيار متردد و400 فولت تيار متردد، وخيارات التيار المقدر حتى 63 أمبير. يمكن استخدامه كجهاز نقل يدوي، وقد تدعم التكوينات المحددة التشغيل الكهربائي الإضافي وفقًا لمتطلبات المشروع. بالنسبة للقائمين بالتركيب ومتكاملي الأنظمة، فإن القيمة الأساسية هي التثبيت البسيط والتشغيل البديهي والفصل الموثوق لمسارين للطاقة أثناء تبديل المصدر.

• نقل الطاقة المزدوج:يسمح للمستخدم بالتبديل بين مصدرين للطاقة الواردة، مثل طاقة المرافق والطاقة الاحتياطية، لتحسين استمرارية الإمداد.
• حماية التعشيق الميكانيكية:تساعد آلية التشابك الداخلي على منع إغلاق مصدري الطاقة في نفس الوقت، مما يقلل من خطر تعارض المصدر وأعطال الدائرة القصيرة-.
• تركيب السكك الحديدية DIN:إن التصميم المثبت على السكة المعيارية-يجعل التثبيت سريعًا ويوفر المساحة-في صناديق التوزيع الطرفية ولوحات التحكم.
• تحديد واضح للأسلاك:يتم ترتيب المحطات بشكل واضح للدوائر الواردة والصادرة، مما يساعد القائمين على التركيب على تقليل أخطاء الأسلاك أثناء التجميع.
• نظام اتصال موثوق:تساعد -الوصلات الموصلة عالية الجودة في الحفاظ على تدفق تيار مستقر، ومقاومة منخفضة للتلامس، وعمر خدمة طويل في ظل ظروف التشغيل العادية.
• عملية يدوية بسيطة:يوفر المقبض مواضع تبديل واضحة للإمداد الرئيسي والإمداد الاحتياطي وحالة إيقاف التشغيل، مما يجعل العملية مباشرة وسهلة الفهم.

com.fdffffff

يعد قاطع النقل هذا مناسبًا للأنظمة التي يجب فيها تحديد مصدرين بأمان ولكن لا يتم توصيلهما في وقت واحد. تشمل التطبيقات النموذجية توزيع الإضاءة، وإمدادات الطاقة للآلات الصغيرة، ودوائر الطاقة الاحتياطية المنزلية، وأنظمة نقل المولدات، وصناديق الأطراف التجارية، وخزائن التحكم الصغيرة، وتبديل الطاقة الاحتياطية للمحلات التجارية والمكاتب وورش العمل والمباني السكنية. إنه مفيد بشكل خاص في عمليات التثبيت حيث يحتاج المستخدم إلى حل تحويل مدمج مع عملية مرئية وفصل واضح للمصدر.

تُستخدم الأطراف العلوية لمصدري الطاقة الواردين، بينما تُستخدم الأطراف السفلية للتحميل -الدوائر الصادرة الجانبية. أثناء توصيل الأسلاك، يجب توصيل مصدر الإمداد الرئيسي ومصدر الإمداد الاحتياطي وفقًا للمخطط الطرفي للمنتج. يجب أن يكون مخرج الحمل متصلاً فقط بالمحطات الصادرة المقصودة. يجب على القائمين بالتركيب تحديد حجم الموصل الصحيح بناءً على التيار المقنن، وربط البراغي الطرفية بالكامل، والتحقق من عدم وجود توصيلات فضفاضة لتجنب ارتفاع درجة الحرارة.

قبل التثبيت، افصل جميع مصادر الطاقة الأولية وتأكد من فصل-الخط. قم بتركيب القاطع بإحكام على سكة DIN القياسية، واستكمل الأسلاك الواردة والصادرة، وافحص جميع المحطات الطرفية، وقم بإجراء اختبار عدم التحميل والتحميل- قبل التشغيل الرسمي. يجب تركيب المنتج في بيئة جافة وجيدة التهوية بدون غاز مسبب للتآكل، أو اهتزاز شديد، أو التعرض المباشر للمطر، أو أشعة الشمس القوية.

للاستخدام العادي، حرك المقبض إلى موضع مصدر الطاقة المطلوب لتنشيط الحمل من خلال مصدر الإمداد المحدد. لتبديل المصادر، قم أولاً بتحريك المقبض إلى وضع إيقاف التشغيل، ثم قم بالتبديل إلى مصدر الطاقة المستهدف. يساعد التعشيق الميكانيكي على ضمان عدم إمكانية إغلاق المصدرين في نفس الوقت. يجب على المشغلين ألا يضغطوا على المقبض أبدًا إذا شعروا بأن الآلية مسدودة.

يجب أن تشمل الصيانة الروتينية فحص إحكام الطرف، والتأكد من حركة المقبض المرنة، وفحص آلية التعشيق، وإزالة الغبار السطحي، والحفاظ على المنتج جافًا ونظيفًا. في حالة حدوث تسخين غير طبيعي، أو رائحة، أو تلف مرئي، أو ضعف الاتصال، أو فشل التبديل، افصل الطاقة على الفور وقم بترتيب الفحص بواسطة كهربائي مؤهل. لا ينصح بالتفكيك أو التعديل غير المصرح به.

لاختيار المشروع، يرجى تقديم التيار المقنن، وتكوين القطب، وطريقة التشغيل، وسيناريو التطبيق، وكمية الطلب المقدرة. يمكن لفريقنا المساعدة في تأكيد التكوين المناسب وتوفير بيانات المنتج وإرشادات الأسلاك ودعم عروض الأسعار للشراء بالجملة أو شراء OEM.
