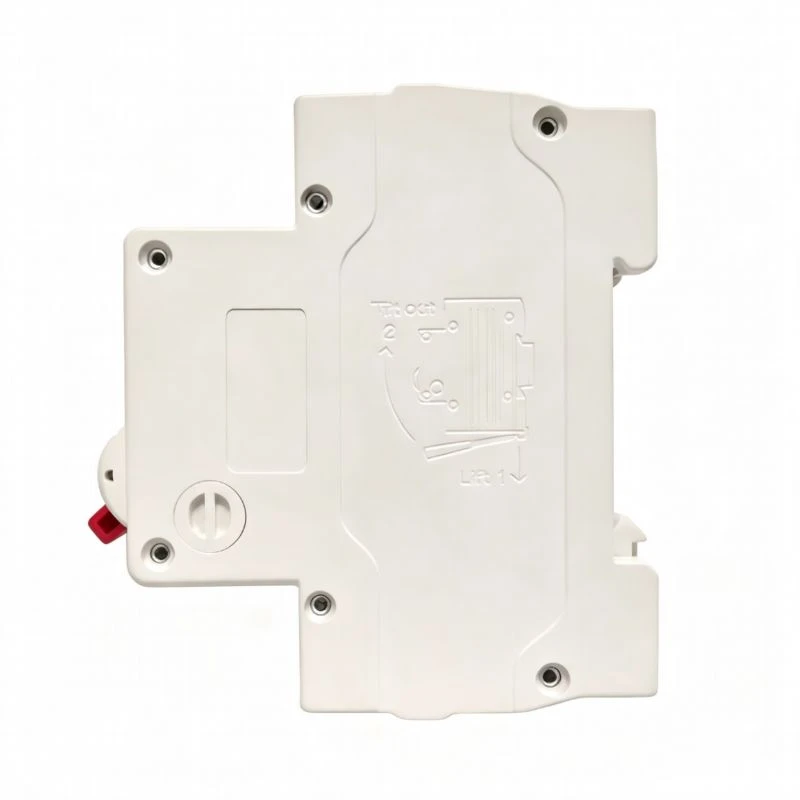

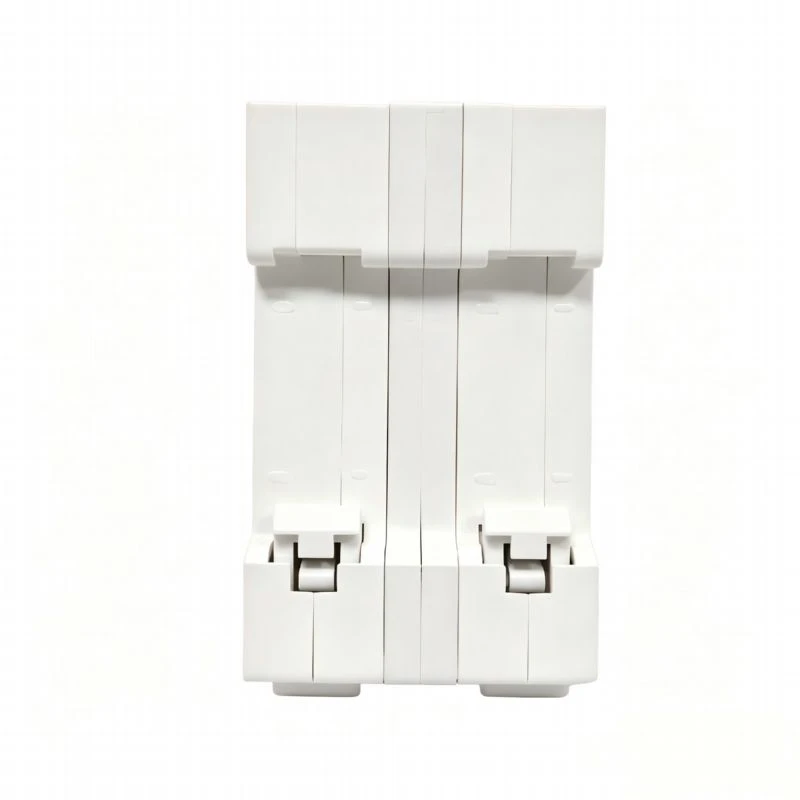

قواطع دوائر متشابكة

تم تصميم قاطع الدائرة المتشابكة للتطبيقات التي تتطلب تبديل الخطوط بشكل موثوق، وحماية من الحمل الزائد، وحماية من الدائرة القصيرة- داخل جهاز معياري صغير الحجم. على عكس قاطع الدائرة الكهربائية المصغر القياسي، يستخدم هذا المنتج هيكلًا ميكانيكيًا متشابكًا لمنع إغلاق دائرتين متصلتين في نفس الوقت. عند تشغيل أحد الجانبين، يظل الجانب الآخر مفتوحًا، مما يساعد المستخدمين على إدارة نقل الطاقة يدويًا بأمان وتقليل مخاطر التشغيل غير الصحيح في أنظمة تحويل الطاقة أو الخط المزدوج-.

هذا القاطع مناسب للوحات التوزيع السكنية، واللوحات الكهربائية التجارية، ودوائر التحكم الصناعية الخفيفة، ونقاط نقل الطاقة الاحتياطية، وأنظمة تحويل المولدات الصغيرة، والدوائر الأخرى التي تتطلب التبديل المتحكم فيه بين خطي طاقة. يجمع هيكلها بين حماية الدائرة وإمكانية النقل اليدوي، مما يجعلها خيارًا عمليًا للقائمين على التركيب وصانعي اللوحات ومصنعي المعدات الكهربائية OEM.

• تصميم التعشيق الميكانيكي:تضمن آلية التشابك عدم إمكانية تنشيط دائرتين في وقت واحد. وهذا يدعم تحويل الطاقة بشكل أكثر أمانًا ويساعد على تجنب التغذية الخلفية-أو التبديل غير الصحيح أثناء عملية النقل اليدوي.
• وظائف الحماية المتكاملة:يوفر المنتج حماية من الدائرة القصيرة-، وحماية من التحميل الزائد، ووظيفة التحكم، ووظيفة العزل، والتبديل المزدوج لإمدادات الطاقة في جهاز معياري واحد.
• خيارات التيار والقطب المرنة:تغطي الخيارات الحالية المقدرة 1A إلى 63A، مع هياكل 1P و2P و3P و4P المتاحة لتخطيطات التوزيع المختلفة ومتطلبات المشروع.
• عملية موثوقة لأحمال التوزيع:مع خيارات المنحنى B، وC، وD، يمكن اختيار القاطع لدوائر أشباه الموصلات، وأحمال التوزيع المنتظمة، والكابلات، والمحركات، والمحولات، والأحمال الأخرى ذات تيار بدء أعلى.

يوصى بهذا المنتج لدوائر تحويل الطاقة، ولوحات توزيع المصدر- المزدوجة، ومفاتيح تبديل الإمداد الاحتياطي، ولوحات التحكم، وأنظمة التوزيع التجارية الصغيرة، ودوائر الحماية الجانبية للحمل-. وهو مفيد بشكل خاص في الأماكن التي تحتاج إلى طريقة نقل يدوية بسيطة مع الحفاظ على الحماية من الحمل الزائد والدائرة القصيرة-. يمكن تثبيت المنتج على سكة DIN القياسية TH35-7.5، مما يجعله متوافقًا مع العبوات الكهربائية المعيارية الشائعة وتصميمات اللوحات.

يجب أن يعتمد الاختيار على التيار المقنن، وتكوين القطب، ونوع الحمل، ومنحنى التعثر المطلوب. يعتبر المنحنى B مناسبًا للدوائر ذات تيار الدائرة القصيرة- المنخفض أو الأحمال الإلكترونية الحساسة. يستخدم منحنى C بشكل شائع لأحمال وكابلات التوزيع المنتظمة. يوصى باستخدام منحنى D للمعدات ذات تيار بدء التشغيل الأكبر، مثل المحركات أو المحولات. أثناء التثبيت، يجب فحص القطبية وموضع الطرف وحجم الموصل بعناية. يبلغ عزم الدوران الطرفي الموصى به حوالي 2.5 نيوتن للمنتجات من 1 أمبير إلى 32 أمبير و3.5 نيوتن للمنتجات من 40 أمبير إلى 63 أمبير.

يجب تركيب المنتج في بيئة خالية من الاهتزازات القوية أو التأثيرات الميكانيكية. لقد تم تصميمه للمواقع التي يقل ارتفاعها عن 2000 متر ويوفر مقاومة للحرارة والرطوبة من الدرجة الثانية-، مما يدعم التشغيل في ظل ظروف الرطوبة النسبية العالية عند تركيبه بشكل صحيح. للحصول على موثوقية طويلة الأمد-، يجب على القائمين على التركيب التحقق من إحكام الطرف، وتأكيد إجراء التبديل الصحيح، والتحقق من أنه يمكن إغلاق جانب واحد فقط في كل مرة قبل وضع الدائرة في الخدمة.

بالنسبة للمشترين الذين يبحثون عن جهاز تحويل وحماية مدمج، يوفر قاطع الدائرة المتشابكة توازنًا بين الأمان والتركيب العملي والتشغيل اليدوي الموثوق. فهو يساعد على تبسيط تصميم اللوحة من خلال الجمع بين تحويل النقل وحماية الدائرة في حل معياري واحد. بالنسبة للطلبات المجمعة أو مشاريع OEM، يمكن للعملاء تقديم التصنيف الحالي المطلوب ورقم القطب ومنحنى التعثر وسيناريو التطبيق وكمية الطلب المقدرة لتلقي توصيات المنتج المناسبة ودعم عروض الأسعار.
