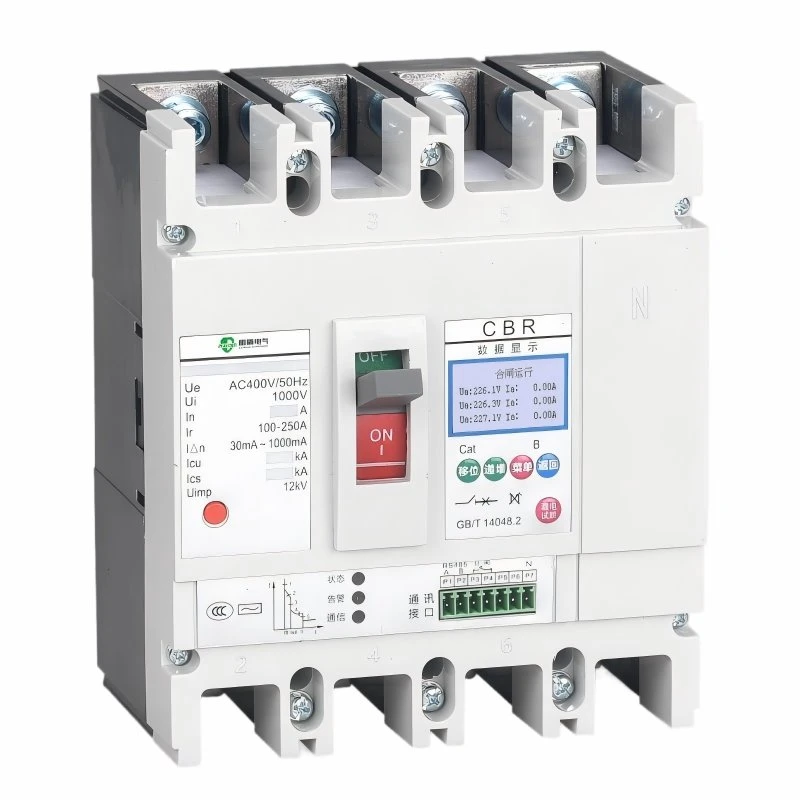

النوع الإلكتروني الأرضي لتسرب MCCB

تم تصميم MCCB من النوع الإلكتروني للتسرب الأرضي لأنظمة توزيع الجهد المنخفض -التيار المتردد بتردد 50 هرتز والتي تتطلب حماية موثوقة للتيار المتبقي-، وحماية من الحمل الزائد، وحماية الدائرة القصيرة-، وملاحظات تشغيل ذكية في علبة -جهاز واحدة مصبوبة. إنه مناسب لدوائر التيار المتردد 400 فولت مع تكوينات تيار مقننة تصل إلى 800 أمبير، مما يساعد على حماية الأشخاص من الاتصال غير المباشر مع تقليل مخاطر الحريق الناجمة عن فشل العزل، وأخطاء التأريض، وتيار التسرب في المعدات الكهربائية. بالنسبة للمشاريع التي تحتاج إلى توزيع أكثر أمانًا للطاقة مع المراقبة الرقمية، يقدم هذا المنتج حلاً عمليًا للخزانات الصناعية وغرف الطاقة التجارية ولوحات الآلات وأنظمة توزيع المباني.

بالمقارنة مع قواطع الهيكل التقليدية، تستخدم وحدة الحماية الإلكترونية من التسرب دائرة كشف التيار المتبقي- وواجهة عرض LCD لتحسين رؤية ظروف التشغيل. تسمح إعدادات الحماية القابلة للتعديل للمهندسين بمطابقة القاطع مع متطلبات الحمل الحقيقية، بينما تدعم وظائف الاتصال الاختيارية مثل RS485 المراقبة المركزية والإدارة الكهربائية الأكثر ذكاءً. تم تصميم المنتج لحماية التوزيع والتبديل غير المتكرر للخط، ويمكن استخدامه أيضًا لبدء تشغيل المحرك غير المتكرر حيث يتطابق الإطار المحدد ونوع الإصدار وإعدادات الحماية مع التطبيق.

• الحماية الإلكترونية المتبقية من التيار-للتيار الأرضي-الخطأ والتسرب-السلامة الحالية في دوائر توزيع التيار المتردد.
• حماية متكاملة من الحمل الزائد والدوائر القصيرة- للمساعدة في حماية الكابلات ومعدات إمداد الطاقة والأحمال النهائية.
• تصميم شاشة LCD لتسهيل عرض حالة التشغيل ومعلومات الإعداد والبيانات المتعلقة بالخطأ-.
• النطاق الحالي المقدر القابل للتعديل، عادة 0.4-1.0 بوصة، مما يسمح بتنسيق أكثر مرونة مع الحمل المحمي الفعلي.
• نطاقات تيار الإطار المتعددة، بما في ذلك فئات 125/250 أمبير، و400/630 أمبير، و630/800 أمبير لتصميمات الخزانات المختلفة.
• إعدادات التشغيل الحالية المتبقية القابلة للتحديد-لتتوافق مع متطلبات الحماية المختلفة من التسرب-وتقلل من التعثر المزعج.
• خصائص تأخير اختيارية لتحسين الانتقائية في أنظمة التوزيع متعددة المستويات.
• تتوفر محطات اتصالات RS485 للمراقبة عن بعد أو التكامل مع أنظمة إدارة الطاقة-.
• يتوافق مع متطلبات GB/T 14048.2 لتطبيقات قواطع الدائرة ذات الجهد المنخفض-.

من أجل التشغيل المستقر، يجب تركيب القاطع في حاوية كهربائية جافة وجيدة التهوية بدون مخاطر متفجرة أو غاز مسبب للتآكل أو غبار موصل أو اهتزاز شديد أو التعرض المباشر للمطر والثلج. يجب ألا يتجاوز ارتفاع التثبيت بشكل عام 2000 متر. يجب أن تظل درجة الحرارة المحيطة العادية ضمن نطاق تشغيل المنتج المحدد، مع الانتباه إلى التكثيف عندما تكون الرطوبة مرتفعة أو تتغير درجة الحرارة بسرعة. يجب توصيل الأطراف العلوية بجانب مصدر الطاقة والأطراف السفلية بجانب التحميل. يجب أن تظل زاوية التثبيت ضمن التسامح المسموح به المحدد في تعليمات المنتج.

يستخدم المنتج بنية حماية إلكترونية للتيار المتبقي-. تشتمل مكوناته الرئيسية على جسم قاطع الحالة المصبوب، وإطلاق التيار الزائد، ومحول تيار تسلسلي صفري-، ولوحة تحكم إلكترونية، وآلية تحرير التيار المتبقي-، ووحدة عرض LCD، ووظيفة الاختبار، ومحطات الاتصال. في ظل التشغيل العادي، يظل مجموع المتجهات للطور والتيارات المحايدة متوازنة. عند حدوث تلف في العزل، أو فشل التأريض، أو حدوث تسرب كهربائي، يكتشف محول التسلسل الصفري - التيار المتبقي ويرسل إشارة إلى الدائرة الإلكترونية. بمجرد وصول الإشارة إلى قيمة التشغيل المحددة مسبقًا، تقوم آلية التحرير بفصل القاطع وفصل الدائرة المحمية.

• خزائن التوزيع الرئيسية والفرعية في المنشآت التجارية والصناعية.
• تتطلب أنظمة توزيع الطاقة ذات الجهد المنخفض-حماية من التسرب الأرضي والتيار الزائد.
• الآلات والمضخات ومعدات الإنتاج ودوائر التحكم في المحركات مع بدء تشغيل غير متكرر.
• بناء غرف الكهرباء والورش والمستودعات واللوحات الكهربائية للبنية التحتية.
• المشاريع التي تتطلب عرض حالة LCD، أو إعدادات تسرب قابلة للتعديل، أو إمكانية مراقبة RS485.

يجب أن يتم إجراء التركيب والأسلاك والتشغيل والصيانة بواسطة فنيين كهربائيين مؤهلين. قبل التثبيت، تأكد من أن بيانات لوحة الاسم، والتيار المقدر، وتيار التشغيل المتبقي المقدر، ورقم القطب، وتكوين الملحقات، وفئة قدرة القطع- تلبي متطلبات المشروع. قم بتشغيل المقبض عدة مرات قبل التنشيط للتأكد من أن الآلية تتحرك بسلاسة دون تشويش. أثناء توصيل الأسلاك، قم بتوصيل جانب الخط وجانب التحميل وفقًا للعلامات الطرفية؛ قد يؤدي الاتصال العكسي أو الأسلاك المحايدة غير الصحيحة إلى حدوث خلل أو فقدان الحماية. استخدم موصلات أو قضبان توصيل ذات مساحة مقطع عرضي -مناسبة للتيار المقدر المحدد، وقم بإحكام ربط جميع أطراف التوصيل وفقًا لممارسات التركيبات الكهربائية.

بالنسبة لأنظمة الأسلاك الثلاثة-المرحلة الرابعة-، حدد تكوين المنتج المناسب المكون من 4-أقطاب بحيث يمر الموصل المحايد بشكل صحيح عبر نظام اكتشاف التيار-المتبقي. لا تقم بتأريض السلك المحايد-جانب الحمل، حيث قد يؤدي ذلك إلى تعثر غير مرغوب فيه. عندما يؤدي تشغيل الكابل الطويل أو سعة الجهاز إلى حدوث تسرب طبيعي للتيار، اختر إعداد التيار المتبقي-بعناية لتحقيق التوازن بين السلامة واستمرارية النظام. يجب استخدام زر الاختبار بشكل دوري لتأكيد وظيفة الحماية الحالية المتبقية. إذا فشل القاطع في التعثر أثناء الاختبار، فيجب إزالته من الخدمة واستبداله أو فحصه بواسطة موظفين مؤهلين.

بالنسبة لاختيار المشروع أو الشراء بالجملة، يرجى تقديم التيار المقنن المطلوب، وحجم الإطار، وتكوين القطب، وقيمة التشغيل الحالية-المتبقية، ومتطلبات التأخير، ومستوى القدرة الاختراقي-، واحتياجات الاتصال، وخيارات الملحقات، وكمية الطلب. يمكن لفريقنا المساعدة في تأكيد التكوين المناسب لـ MCCB من النوع الإلكتروني لتسرب الأرض وتوفير بيانات المنتج والدعم الفني وتفاصيل عروض الأسعار ومعلومات التسليم لمشروع التوزيع الخاص بك.
