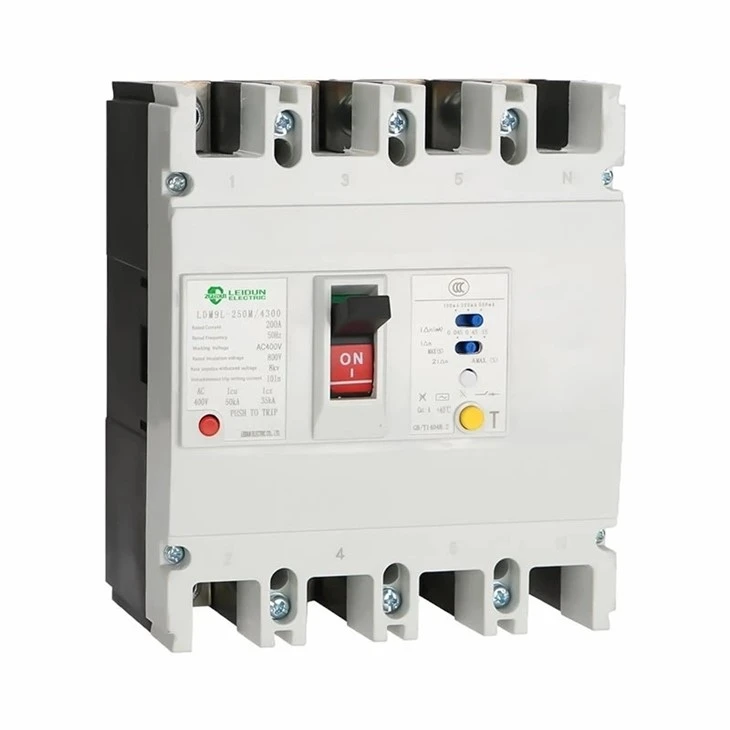

قاطع دائرة التسرب الأرضي المصبوب

إن قاطع دائرة التسرب الأرضي المقولب (RCB) عبارة عن جهاز مدمج مثبت على سكة DIN -مصمم لتوفير حماية شاملة في أنظمة توزيع الجهد المنخفض-. من خلال الجمع بين الكشف عن التيار المتبقي والحماية المتكاملة من التيار الزائد، يضمن هذا القاطع سلامة الأفراد، ويمنع مخاطر الحريق بسبب التسرب الأرضي، ويحمي الدوائر الكهربائية من التحميل الزائد وظروف الدائرة القصيرة-. متوفر في تيارات متعددة وتكوينات قطبية، وهو مناسب للتطبيقات السكنية والتجارية والصناعية.

• الكشف عن التيار المتبقي مع حماية متكاملة من التيار الزائد.
• قدرة كسر عالية لمقاطعة الأحمال الزائدة والدوائر القصيرة بشكل آمن.
• تصميم مدمج ومدمج بسكة DIN -مثبتة لسهولة التركيب.
• غلاف بلاستيكي مقولب مزود بمثبطات اللهب ومقاومة الصدمات والعزل الكهربائي.
• زر اختبار للتحقق الدوري من الحماية الحالية المتبقية.
• متوفر في تكوينات 1P، 2P، 3P، و4P.
• مناسب لدوائر التيار المتردد 50 هرتز: 230 فولت قطب واحد/2 قطب، 400 فولت 3 أقطاب/4 أقطاب.
• متوافق مع معايير GB14048.2 وIEC60947-2.

درجة حرارة الهواء المحيط: -5 درجة إلى +40 درجة، متوسط ​​24 ساعة أقل من أو يساوي +35 درجة. ارتفاع التثبيت: أقل من أو يساوي 2000 متر. الرطوبة النسبية: أقل من أو تساوي 50% عند درجة +40، الرطوبة الأعلى مسموح بها عند درجات الحرارة المنخفضة (تصل إلى 90% عند درجة +20). درجة التلوث: المستوى 2. فئة التثبيت: II و III. تجنب المواقع ذات الاهتزازات الكبيرة أو الصدمات أو الأمطار أو الثلوج. يجب ألا يتجاوز المجال المغناطيسي الخارجي 5 أضعاف المجال المغناطيسي الأرضي.

يتكون الجهاز من مفتاح رئيسي مزود بإصدار تيار زائد متكامل، ومحول تيار متسلسل صفري، ومكونات تضخيم إلكترونية، وإصدار تيار متبقي، وآلية اختبار. عندما يتجاوز تيار التسرب القيمة المقدرة، يقوم محول التسلسل - بإخراج إشارة لتشغيل إطلاق التيار المتبقي، مما يؤدي إلى فصل الحمل ميكانيكيًا وحماية الأفراد والمعدات. يسمح زر الاختبار بالتحقق من وظيفة الحماية.

يجب أن يتم التثبيت بواسطة كهربائي مؤهل. قم بتركيب الكسارة على سكة DIN القياسية وقم بتثبيت مشبك القفل. قم بتوصيل خطوط الطاقة الواردة بالخط -في المحطات الطرفية وتحميل الخطوط إلى أطراف الخط -الخارجية. يجب تشديد جميع المحطات بشكل آمن. قم بتشغيله لتنشيط الدائرة وإيقاف تشغيله لقطع الاتصال. اختبر وظيفة التيار المتبقي كل 15 يومًا لضمان التشغيل السليم.

إن علبة RCB-المقولبة هذه مناسبة للوحات توزيع الجهد المنخفض-في الأماكن السكنية والتجارية والصناعية. إنه يحمي دوائر الإضاءة، والآلات الصغيرة، والأنظمة الكهروضوئية، وتخزين الطاقة، والدوائر الأخرى التي تتطلب حماية التيار المتبقي والتيار الزائد.

قم بفحص المحطات الطرفية وتشغيل المقبض ووظيفة حماية التيار المتبقي بانتظام. حافظ على العلبة نظيفة وجافة. إذا فشل القاطع في التعثر أثناء الاختبار أو أظهر تسخينًا غير طبيعي، فافصله على الفور واستشر الموظفين المؤهلين

لاختيار المشروع أو الشراء بالجملة، قم بتوفير التيار المقنن المطلوب، وتكوين القطب، وتيار التشغيل المتبقي المقدر، والكمية. سيقوم فريقنا بتأكيد التكوين المناسب، وتوفير أوراق البيانات الفنية، ودعم عروض الأسعار، ومعلومات التسليم.
